一、基础认知：可控硅与三极管的本质区别

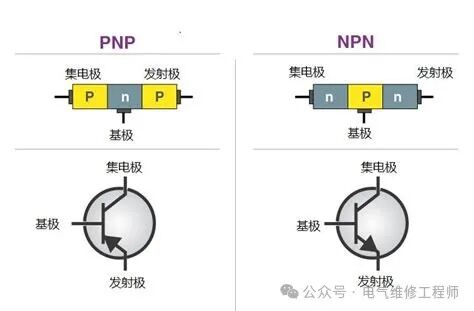

1. 三极管的局限性

三极管（BJT）通过基极电流控制集电极-发射极电流，属于电流驱动型器件，但其存在两大缺陷：

• • 持续驱动需求：需持续提供基极电流以维持导通，功耗较高。
• • 易受干扰：高频开关时易因热失控损坏。

2. 可控硅的革命性设计

可控硅（Silicon Controlled Rectifier, SCR）是一种半控型电力电子器件，核心特点为：

• • 自锁特性：一旦触发导通，即使移除触发信号仍保持导通，直至电流低于维持值。
• • 高功率控制：可承受数千伏电压、数百安电流，适用于大功率场景（如电机调速、电焊机）。

二、可控硅的结构与端子定义

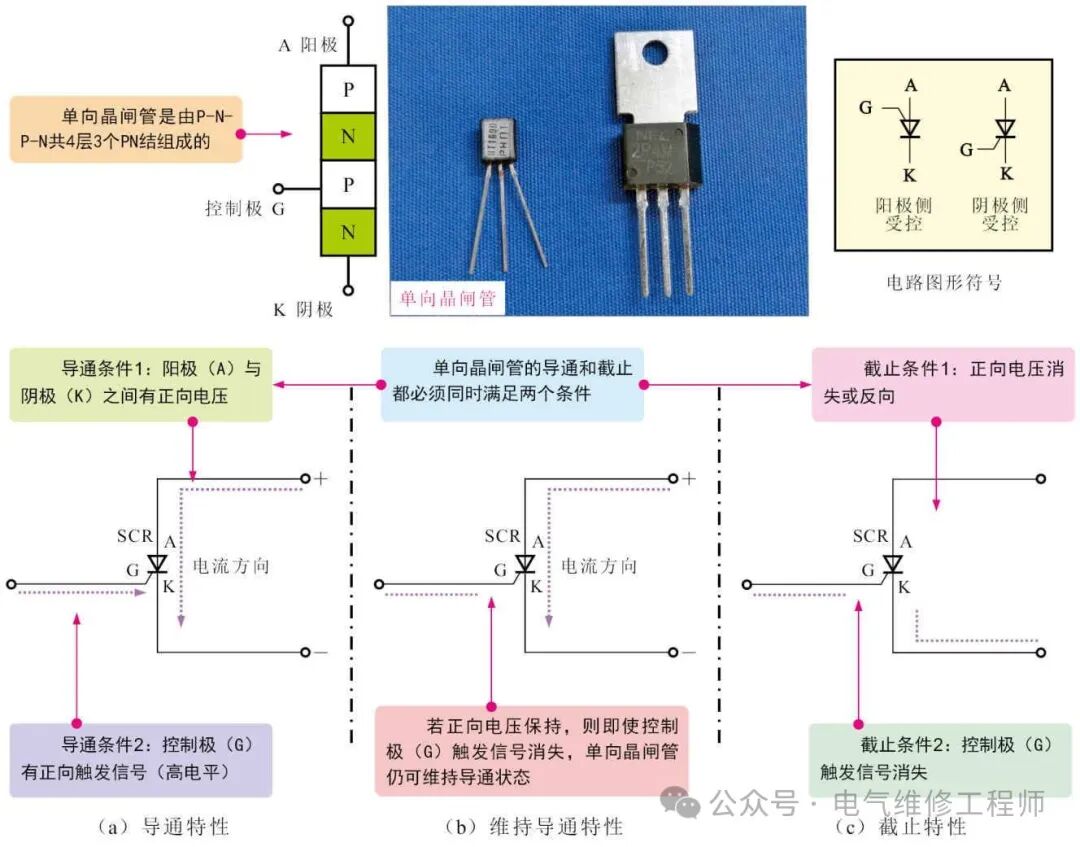

以单向可控硅为例：也叫单向晶闸管（SCR）是指触发后只允许一个方向的电流流过的半导体器件，相当于一个可控的整流二极管。它是由P-N-P-N共4层3个PN结组成的，被广泛应用于可控整流、交流调压、逆变器和开关电源电路中。

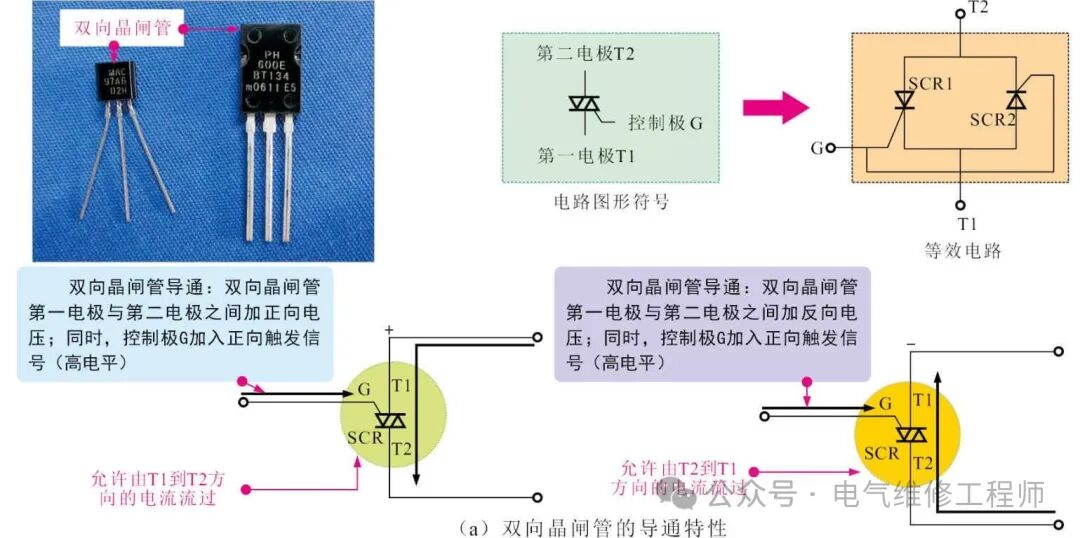

既然有单向就肯定有双向的，双向晶闸管又称双向可控硅，属于N-P-N-P-N共5层半导体器件，有第一电极（T1）、第二电极（T2）、控制极（G）3个电极，在结构上相当于两个单向晶闸管反极性并联，常用在交流电路调节电压、电流或用作交流无触点开关。

• • 阳极 （A）：连接高电位端，电流流入端。
• • 阴极 （K）：电流流出端。
• • 门极 （G）：控制信号输入端，施加脉冲触发导通。
• • 散热基板：需紧密安装散热器，确保结温≤125℃。

三、触发原理：为什么需要脉冲信号？

1. 触发条件

• • 电压极性：阳极-阴极间需正向偏压（A+ → K-）。
• • 门极电流：注入足够强度的脉冲电流（一般≥50mA）。

2. 脉冲信号的必要性

为什么需要脉冲信号？这要从可控硅的触发机制说起。当阳极-阴极间施加正向电压时，门极只需注入50mA级别（具体值依型号而定）的瞬时电流，就能在器件内部形成导通所需的载流子雪崩效应。脉冲触发具有三重优势：

• • 降低功耗：脉冲信号仅需短暂存在（典型脉宽20~100μs），避免持续驱动损耗。
• • 抗干扰性：短脉冲可防止误触发，提升系统可靠性。
• • 精准控制：通过调节脉冲相位（如交流过零点后延迟触发），实现移相调压。

四、可控硅如何控制电流大小？

1. 导通角控制

在交流电应用中，工程师常采用移相触发技术。假设交流电是规律起伏的正弦波，通过调整触发脉冲在波形上的位置（相位角），就能控制每个周期内电流导通的时间比例：

• • α=0°：全周期导通，输出最大电流。
• • α=90°：半周期导通，输出电流减半。
• • α=180°：完全关断，无电流输出。

2. 实际控制方法

• • 模拟控制：使用阻容移相电路生成可变触发脉冲。
• • 数字控制：通过微控制器（如Arduino）输出PWM信号驱动光耦隔离电路。

五、接线要求与保护措施

1. 典型接线

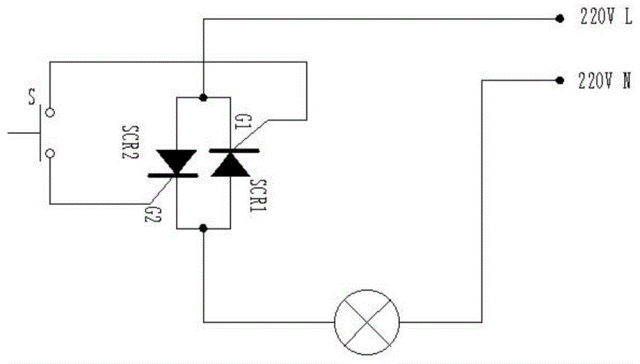

交流电源 → 负载（灯泡） → 可控硅（A-K） → 返回电源

门极（G） → 触发电路（含隔离光耦）

2. 必选保护组件

• • RC缓冲电路：并联在A-K间，吸收开关瞬态电压（如使用0.1μF电容+10Ω电阻）。
• • 快速熔断器：串联于主电路，防止短路损坏。
• • 压敏电阻（MOV）：抑制电网浪涌电压。
