可控硅 (Silicon Controlled Rectifier, SCR)，又称晶闸管，是一种大功率半导体器件。其优势在于体积小、效率高、寿命长，广泛应用于自动控制系统，作为大功率驱动器件，实现小功率信号对大功率设备的控制，常见于交直流电机调速、功率调节及随动系统。

  可控硅主要有单向可控硅 (SCR) 和双向可控硅 (TRIAC) 两种类型。双向可控硅 (TRIAC) 在结构上等效于两个反向并联的单向可控硅，因而具备双向导通能力。其导通状态由控制极 (G) 的触发信号决定：施加正脉冲可触发正向导通，施加负脉冲可触发反向导通。TRIAC 的突出优点是控制电路简单且无反向耐压限制，使其成为交流无触点开关的理想选择。

1.核心特性：神奇的“锁存”效应

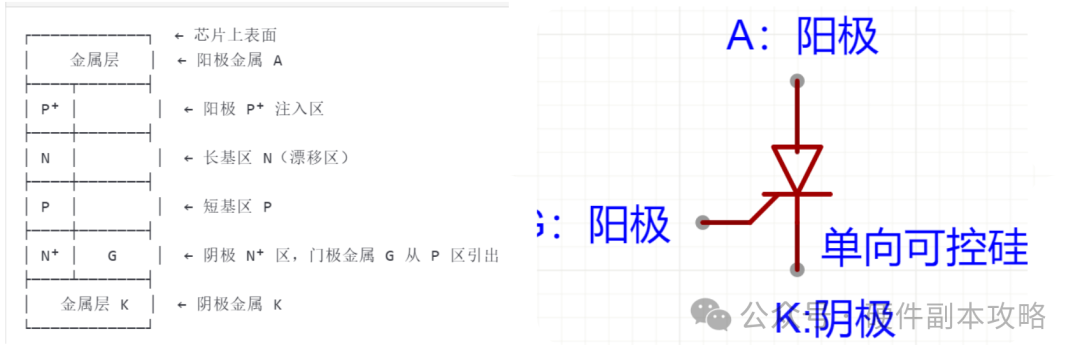

  单向导电性： 基本可控硅（SCR）本质上是一个单向开关，电流只能从阳极流向阴极。

  触发导通： 在阳极和阴极之间施加正向电压时，可控硅不会自动导通（处于正向阻断状态）。它需要一个门极触发信号（一个小的正向脉冲电流或电压）才能开启。

  自保持导通： 这是它最神奇的地方！一旦被门极触发导通，即使移除门极信号，可控硅也会继续保持导通状态！电流会持续流过，只要：

  阳极电流不低于维持电流（一个很小的值）。

  阳极-阴极之间的电压保持正向（或者对于双向可控硅TRIAC，电压极性不变）。

  如何关断： 要关断一个已经导通的可控硅，必须：

  使阳极电流降到维持电流以下。 在交流电路中，当交流电压自然过零反向时，电流会降到零并反向，这就提供了自然关断的机会。

  施加反向电压。 在直流电路中，通常需要额外的电路（如另一个开关或LC电路）来强制电流降到零或施加反向电压。

  简单比喻： 想象一个弹簧门闩。

  门关着（阻断状态）。

  你用手指（门极信号）轻轻推一下门闩（触发），门就打开了（导通）。

2. 主要类型

  单向可控硅：

  晶闸管： 最基础、最常用的类型，就是上面描述的SCR。主要用于控制直流或单方向的交流功率（如半波整流控制）。

  门极可关断晶闸管： 如其名，它不仅可以被门极触发导通，还可以被一个负向的门极信号强制关断。这大大增加了在直流电路中的灵活性。

  双向可控硅：

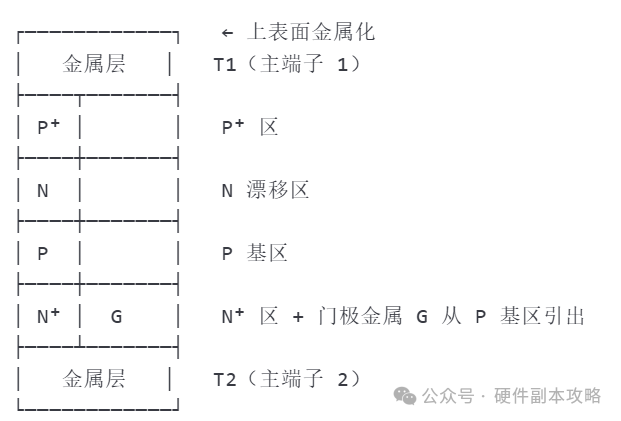

  三端双向可控硅： 可以看作两个SCR反向并联集成在一个芯片上。它不需要区分阳极和阴极的极性，可以在交流电的正负半周都被触发导通（需要门极信号）。这使得它成为控制交流功率（如调光器、电机调速器）的理想选择。触发信号可以是正或负的脉冲。

3. 为什么“神奇”？应用场景（优势体现）

  用极小功率控制巨大功率： 毫安级别的门极触发电流/电压就能控制几十、几百甚至上千安培的负载电流。这是真正的“四两拨千斤”。

  无触点开关： 没有机械触点，不会产生电弧、磨损、接触不良等问题。寿命极长，开关速度快（微秒级），可靠性高。

  高效率： 导通时压降较低（1-2V左右），功耗相对小。

  结构相对简单坚固： 比同等功率等级的晶体管（如IGBT）在某些应用上更皮实耐造，抗浪涌能力强。

  相位控制： 这是可控硅在交流应用中最强大的魔法！通过控制门极触发脉冲在交流周期中的时间点（相位角），可以精确控制负载（如灯泡、电机、加热器）在每个周期内导通的时间长度，从而连续调节输送到负载的平均功率（电压/电流有效值）。

  调光： 改变灯泡亮度。

  调速： 改变交流电机（如风扇、电动工具）转速。

  调温： 控制加热元件的功率。

  固态继电器： 利用可控硅（通常是光耦隔离的TRIAC）替代传统的电磁继电器，实现无触点、长寿命、高速的开关控制。

  过压保护： 某些类型的可控硅（如）可以设计成在电压超过阈值时迅速导通，将过电压短路泄放，保护后续电路。

  整流： 可控硅整流器可以输出可调的直流电压。

4. 局限性（“神奇”也有边界）

  无法自行关断： 这是基本SCR的主要缺点。在直流电路中关断需要复杂的外部电路。GTO部分解决了这个问题。

  开关速度限制： 虽然比机械开关快得多，但相比现代功率MOSFET或IGBT，其开关速度（尤其是关断时间）较慢，不太适合极高频率（MHz级别）的开关应用。

  门极驱动： 需要确保提供足够的触发电流/电压，并且需要隔离（通常使用脉冲变压器或光耦）以保证安全和抗干扰。

  di/dt 和 dv/dt 耐受能力： 过高的电流上升率可能损坏器件，过高的电压上升率可能导致误触发。通常需要保护电路。

  导通压降： 比MOSFET高，在大电流下导通损耗更显著。

总结

  可控硅的“神奇”之处，核心在于其独特的触发导通、自保持（锁存）特性以及相位控制能力。它能够用一个微小的信号像开关一样控制巨大的电流，尤其是在交流电的功率调节（调光、调速、调温）方面，展现出无可比拟的优势。虽然在高频、超高效领域面临新型器件的挑战，但其结构简单、坚固耐用、控制方式独特的特点，使其在众多工业和消费电子领域仍然是不可或缺的“神奇开关”。

下次当你旋转调光旋钮让灯光变暗，或者调节电钻速度时，想想里面那个小小的可控硅，正是它在默默地施展着“电魔法”呢！
