开篇：开关电源

在通信系统里，传输设备、交换设备、电源设备并称为三大主要设备。

💡 开关电源的核心功能：把输入的交流电变换成通信设备需要的直流电（常用 -48V 或 +24V），并提供满足负载电流容量的供电。

一、内部结构：主电路 + 辅助电路

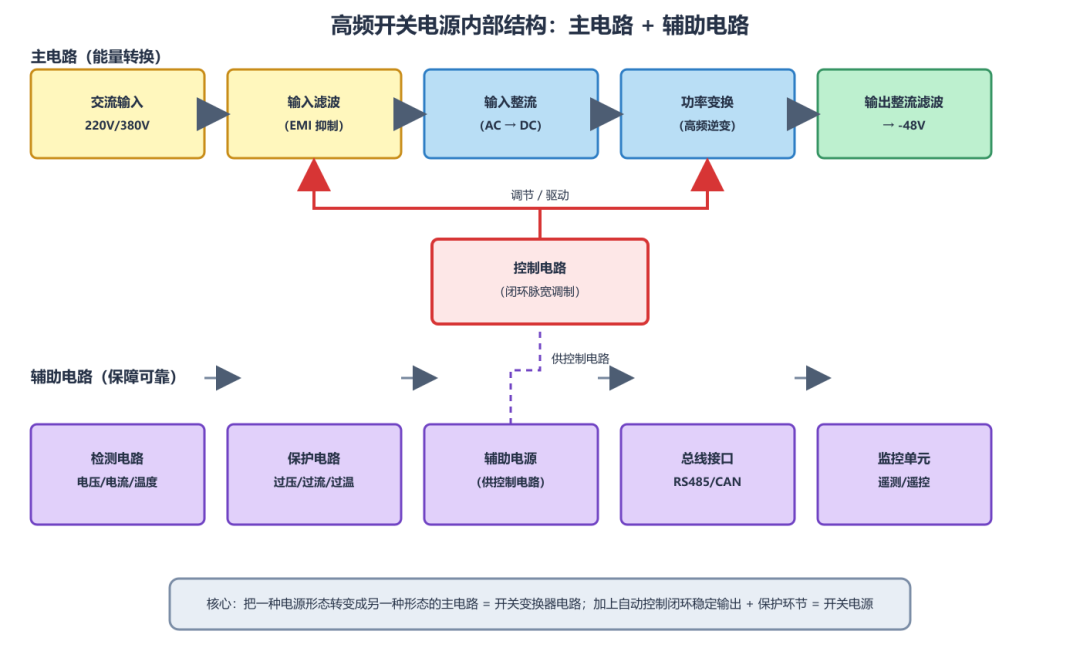

开关电源系统由交流配电单元、整流模块、直流配电单元、监控模块四大件组成。拆开整流模块来看，内部又分主电路 + 辅助电路两大部分：

1.1 主电路：能量转换的"流水线"

主电路负责把交流电一步步变成直流电：

交流输入(220V/380V) → 输入滤波(EMI抑制) → 输入整流(AC→DC) → 功率变换(高频逆变) → 输出整流滤波 → -48V输出
                          ↑                                              ↑
                          └──────── 控制电路（闭环脉宽调制）──────────────┘

🎯 核心定义：把一种电源形态转变成另一种形态的主电路叫开关变换器电路；加上自动控制闭环稳定输出 + 保护环节 = 开关电源。

1.2 辅助电路：可靠运行的"保护伞"

1.3 控制电路：闭环稳压的"大脑"

控制电路根据输出的反馈，调节功率变换电路的脉宽调制（PWM），实现稳定输出——这是开关电源"稳"的关键。

二、整流模块：AC→DC

整流模块是高频开关电源中最核心的部件，它的主要功能是把 220V/380V 交流电整流成基站设备需要的 +24V 或 -48V 直流电。

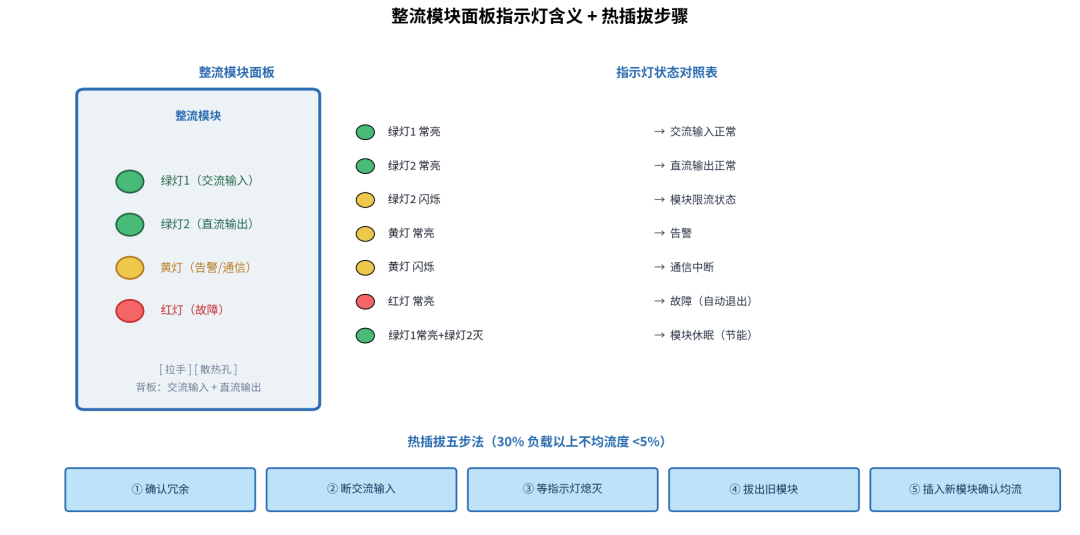

2.1 整流模块的"指示灯语言"

整流模块面板上的指示灯就像它的"表情"，读懂它，你就知道模块是否健康：

⚠️ 红灯常亮 = 模块已自动退出服务，需要现场更换。

2.2 整流模块的型号怎么看？

以艾默生开关电源模块为例：48/2900/U

2.3 热插拔五步法

整流模块大多支持热插拔——不停电就能更换。但"热插拔"≠"随便拔"，必须按步骤来：

① 确认冗余（有多余模块）
② 断交流输入
③ 等指示灯熄灭
④ 拔出旧模块
⑤ 插入新模块，确认均流

🚨 血泪教训：某维护人员没先断交流就拔模块——带载拔插产生电弧，烧坏背板连接器。切记：先断电、等灯灭、再动手。

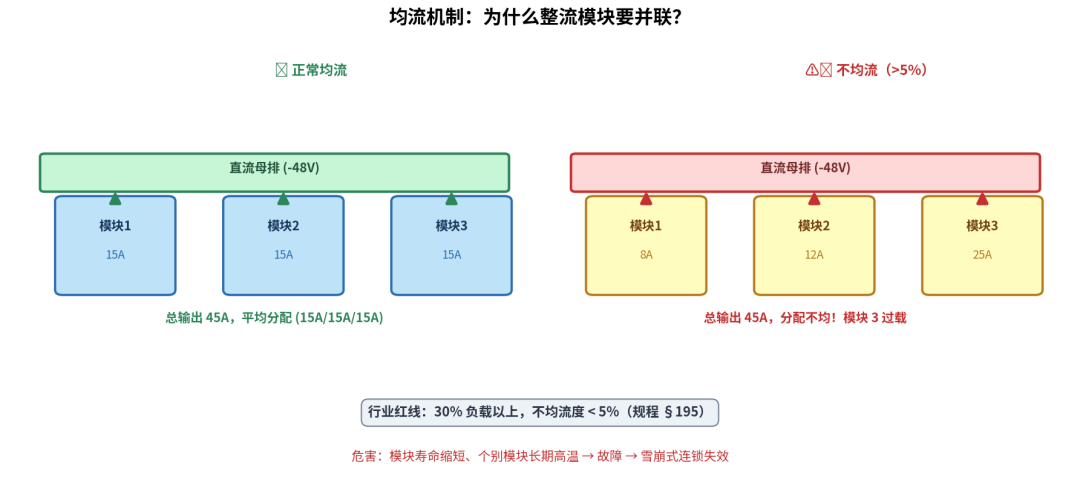

三、均流机制：并联模块的"公平分配"

多个整流模块并联运行时，总电流必须公平分配给每个模块——这叫均流。

3.1 为什么必须均流？

如果不均流（某个模块电流偏大、其它偏小）：

• ❌ 大电流模块长期高温 → 元器件寿命缩短
• ❌ 单模块过载 → 故障退出 → 其它模块雪崩式连锁失效
• ❌ 系统可靠性严重下降

3.2 行业红线

3.3 不均流的处理方法

当不均流度 > 5% 时：

• 通过监控模块或整流模块面板上的电压调节电位器
• 把输出电流大的模块电压调低
• 把输出电流小的模块电压调高
• 直到各模块输出均衡

四、监控模块：系统的"管家"

监控单元包括整流模块监控单元、交流配电屏监控单元、直流配电屏监控单元等，通常通过 RS485/CAN 通信接口把监测到的参量和告警信息传送给电源系统监控模块。

4.1 监控的"三遥"

4.2 监控单元关键参数

监控模块必须设置与硬件和系统配套的参数，否则开关电源无法正常运行。重要参数：

⚠️ 监控单元损坏会导致：蓄电池深度放电、整流器仅浮充不均充、限流失效、动环中断——必须及时更换。

五、维护与故障：日常怎么管？

5.1 日常维护（电气连接检测）

5.2 五大典型故障

5.4 三相负担不平衡（隐藏雷区）

整流模块的三相交流输入对应的模块槽位通常是 123456 ↔ ABCABC 的固定对应关系。如果配置不均，会造成三相负担不平衡，长期运行会加剧某相的开关电源老化。

💡 维护口诀：插模块前先看 ABC 相分布，尽量均匀分配到三相。
