2分钟读懂变频器热管理技术(水冷)

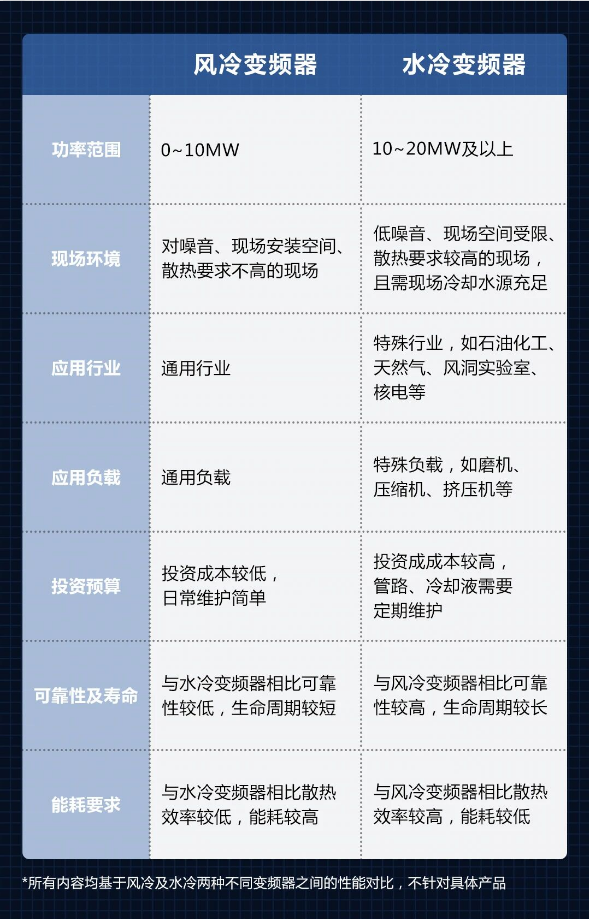

水冷散热器：直接与被冷却器件接触，根据热源的位置及散热需求在水冷板内部加工不同的水道结构，通过冷却介质对功率器件进行冷却；

供回水管路：分为进水管路和回水管路，与散热器和纯水冷却单元连接，构成一个闭式循环系统；

纯水冷却单元：通常由水泵、冷却器、水箱、传感器和控制装置等组成，为功率器件冷却提供压力和流速恒定的冷却介质，通过冷却介质持续流经被冷却器件而带走热量；

三大装置，解读纯水冷却单元

过滤装置：采用过滤精度为200μm的机械过滤器，可在线进行更换维护，避免杂质堵塞内部水道造成局部过热；

加热装置：进行温度补偿，提供恒温的冷却水源。当水温低于设定值时，可自动启动，防止凝露；

去离子装置：对主循环回路中的部分介质进行纯化，不断脱除冷却水中的离子，长期维持极低电导率；

稳压装置：选用膨胀罐或氮气稳压方案，保证整个水系统在温度变化、水分消耗、轻微渗漏时始终保持足够的循环水量；

补水装置：当回水管路低于设定压力时，系统发出补水报警信号；当系统压力达到预设值时水泵自动停止补水；

进出水检测装置：管路进出口分别设置温度、压力显示，回水口设置流量检测，当参数不处于正常范围时，及时进行报警和停机保护。
