开关电源是电气控制的能源中转站，起到至关重要的作用，一个稳定的开关电源，能够提升控制系统的稳定性，也能再关键时刻保护控制系统。

1、开关电源上的经常提到的名词

①、整流：把交流电转换成直流电的过程称作整流，常见的开关电源内部为桥式整流，桥式整流电路如下图所示，桥式整流图一般会被简化成右侧样式。

②、滤波：消除输出电源内的交流部分

③、稳压：稳定整流后的电压的波动

④、保护电路：当输入欠压或者输出短路时，关闭输出，保护电路

进度条，百分之38

2、开关电源

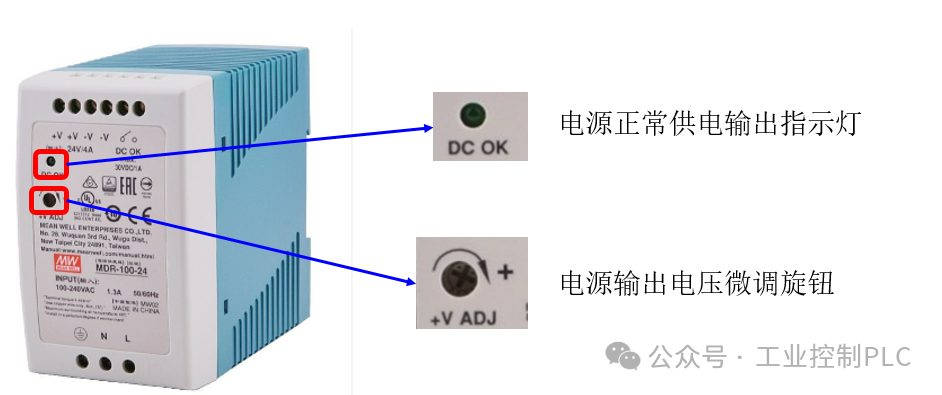

如下图所示，为某品牌开关电源示意图

开关电源种类繁多，常见的外形有以下两种导轨式和平面安装式

3、常见电气元件功率

①、电磁阀：约0.35W（以SMC电磁阀为例）

②、压力检测器：约0.96W（以台达DPA系列真空发生器为例）

③、磁性开关：约0.24W（以SMC  D-M9N为例）

④、光纤传感器之光纤放大器：约0.87W（以基恩士FS-N40系列为例）

刷新

4、使用开关电源时的注意事项

①、输入电压：一些开关电源兼容110-220V宽度输入，使用时需要注意拨动开关，选择合适的输入电源。

②、输出功率：使用时需要留有一定的余量，这样可以延长电源的使用寿命，一般至少留有20%以上的余量，否则电气元件可能不能正常工作。

③、输出电压：确认输出电压为合适范围，建议通电后测量电压是否在额定输出±5%以内（例如24V输出，则需要在22.8至25.2V之间），若不在此范围内，则需要调整后再接入电路，否则元件可能不能正常工作甚至烧毁电气元件。

④、保护功能：建议选择带输出短路保护的开关电源，避免短路导致设备和电源损坏。
