一、钐铁氮

钐铁氮磁体是第四代稀土永磁材料代表。居里温度高达约470℃，具有极强的高温稳定性和矫顽力，即使在200℃以上仍保持强磁性，并拥有优异的抗氧化、耐腐蚀能力。

钐铁氮理论最高磁能积可达60–62 MGOe，实际应用达到20–40 MGOe，略低于顶级钕铁硼但远高于普通硬质磁铁。近年来通过低温烧结、低熔点合金胶粘等工艺突破，使磁粉致密化而不流失氮含量，有望实现量产。

与钕铁硼不同，钐铁氮无须昂贵重稀土即可在高温环境下稳定工作，适合长时间高温、高扭矩电机使用。

二、SMC（软磁复合材料）

SMC（Soft Magnetic Composite）是用绝缘包覆的高纯铁粉经模压烧结而成的软磁铁芯。

与传统硅钢叠片相比，SMC具有磁导各向同性，可一次性模压成各种复杂的三维磁路结构。

颗粒内部绝缘，有效抑制高频涡流损耗，使得SMC在高频、高速电机中表现优异。

应用SMC铁心可显著缩小电机体积、提高铜线填充率，并简化生产工艺。某些机器人关节伺服电机已采用SMC铁心，以降低噪声振动并提升效率。

三、纳米晶/非晶合金

纳米晶和非晶软磁合金具有极低铁损和高磁导率。铁基非晶合金带材厚度仅约0.02–0.03 mm，电阻率大、涡流损耗约为传统硅钢的十分之一。

日立金属报道，使用非晶金属铁心的11 kW电机效率达到97.2%。纳米晶合金是在非晶基体中析出纳米级晶粒得到的材料，损耗更低、磁导率更高，典型铁基纳米晶饱和磁通密度约1.2。

研究表明，采用纳米晶铁芯的高频电机效率理论可超过95%、甚至接近98%。目前纳米晶带材脆性大，难以大规模冲压，但中国科研团队正通过掺杂镍、钴等元素将饱和感应提升到1.85~1.92 T，以推进在电机中的应用。

四、定子包胶（注塑绝缘）

定子包胶是指将电机定子铁芯与绕组用高性能塑料或树脂进行一体化包覆，形成连续的绝缘保护层。

该工艺通过注塑将塑料注入定子槽及铁芯表面，一次成型，既增强了结构强度又完善了绝缘系统。

与传统插纸相比，一体化包胶可彻底隔绝潮气和灰尘，并利用塑料层本身的阻尼效应吸收振动，大幅降低电机噪声。注塑绝缘还可提高槽中铜线填充率，薄塑料层让导线截面增大，并借助塑料的高导热性改善散热。

新型工程塑料如PPS、LCP、PA、PEEK等被应用于包胶工艺，以满足新能源汽车和航空电机对耐温、耐电压的要求。

五、碳纤维

连续碳纤维复合材料（CFRP）转子套筒可极大减轻高速电机的转子质量并增强强度。碳纤维材料密度仅约1.6 g/cm³，比钢轻75%以上，而单根碳纤维的抗拉强度可达2000–3000 MPa，通过高张力缠绕可以在环向提供超过2400 MPa的强度。

CFRP的电导率极低，在转子高速旋转时几乎不会产生涡流损耗，而钢套筒会产生数百瓦的附加热损失。普通钢套筒在电机中会引起数百瓦的涡流损耗，而碳纤维套筒几乎消除此损耗。

常用制造方法包括先成型碳纤维圆管并压装永磁体，或直接在永磁体表面张力缠绕碳纤维，然后固化形成预压结构。

六、碳纳米管

碳纳米管纤维绕组可将电机线圈重量降低到传统铜线的五分之一，极大减轻电机整体重量。

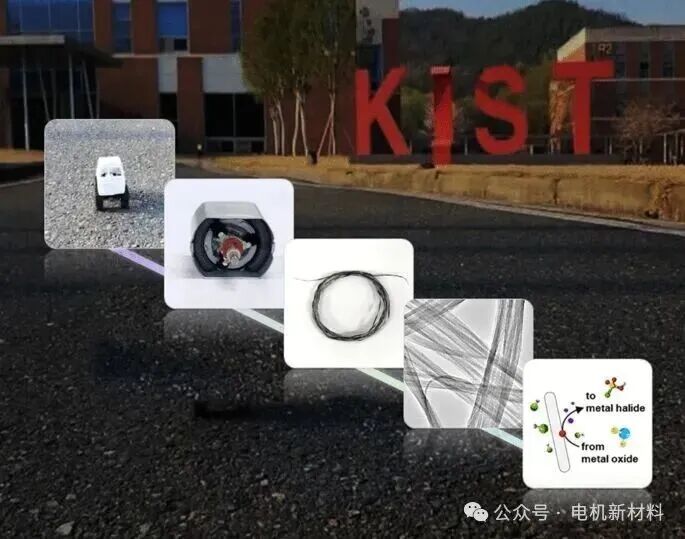

韩国KIST团队采用液晶辅助拉伸纺丝制备连续CNT导线，并去除残余催化金属杂质，使导电率提升超过130%。

他们用纯CNT线圈制造了可实际驱动的实验电机，实测该CNT电机在低压（2–3V）下能稳定转动。

虽然该CNT电机的最高转速3,420 RPM远低于铜线电机18,120 RPM，但由于导线重量仅为铜线的1/5，单位质量输出功率仅约低6%。也就是说，在强调轻量化的场景中，CNT绕组几乎可与铜线持平。

七、超级铜

铜基石墨烯复合材料，电导率已突破传统铜材料极限。一些报导显示，在铜中加入少量石墨烯后，电导率可达标准无氧铜的108–118%IACS，甚至略高于纯银。该复合材料在高频下表现出更低的等效交流阻抗，约比纯铜降低20%。

石墨烯作为二维碳纳米材料具有极高电子迁移率，它在铜基体中形成导电网络，优化了电子传输路径。

实验表明，约18 ppm的石墨烯掺杂即可使铜线的电阻温度系数下降11%，即在更高工作温度下仍保持高导电性。这类材料不仅导电率高，石墨烯还改善了铜的热导性能和力学强度。

八、LCP/PEEK/PPS

LCP、PEEK、PPS等高性能聚合物因其优异的耐温和电气绝缘特性被广泛用于电机绝缘部件和包胶材料。

PPS已广泛用于结构件（耐温约200℃），具有良好机械强度和性价比

LCP熔体流动性极佳，可实现~0.1 mm级超薄注塑壁厚，介电常数仅2.5–3.0、损耗因子<0.004（1MHz），非常适合高频驱动系统；

PEEK更耐高温且机械强度高，但成本昂贵。这些材料可用作插槽绝缘纸的升级版，或在包胶工艺中用作注塑料，提高电机热性能与可靠性。

九、高牌号无取向硅钢

高牌号无取向硅钢是提升电机效率的重要材料。宝钢最新推出的极薄高合金牌号，B10AHV900M，铁损P1.0/400已降至9W/kg以下，打破了国产极薄硅钢的技术瓶颈。

该材料已应用于宝钢与联合电子联合开发的“F-超级电机”，达到31,000 rpm。宝钢还发布了针对仿生机器人微型电机的AHR系列硅钢，为关节小型驱动电机提供了高强度低损耗材料。

十、镁合金

镁合金是现有结构合金中最轻的一种，在电机结构件上具有天然的轻量化优势。国内外多项实践表明，用镁铝合金代替铝合金可为电机外壳减重数公斤。在新能源汽车双电机系统中采用镁合金壳体可较传统铝壳减重约25%。

今年已有近十个镁合金电驱壳体项目量产，每车用镁合金15–30 。镁合金还具备优良的导热性与减振性能，能够帮助电机散热并降低振动噪声。

采用半固态注射成型技术使镁合金件无需完全熔化即可成形，消除了高温熔炼过程中的火险和烧蚀问题，并几乎消除了氧化夹杂和气孔缺陷。
