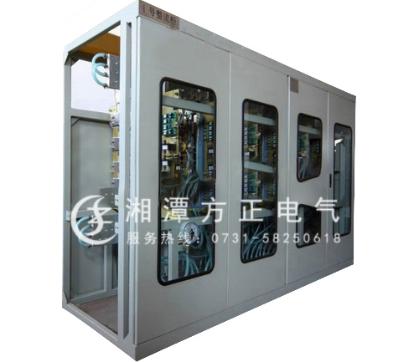

整流器的发展过程

第一代整流器：可控硅（Silicon-Controlled Rectifier，SCR）

    定义：可控硅是一种电流驱动的半控型半导体器件，也被称为双向可控硅。

    结构：由两个双极晶体管组成（即4个交替的P型和N型半导体层）。

第二代整流器：IGBT（Insulated Gate Bipolar Transistor）

    定义：IGBT是一种电压驱动的复合型器件，由MOSFET和双极晶体管组成。

    结构：输入部分为MOSFET结构，输出部分为双极结构。

第三代整流器：碳化硅（SiC）

    定义：碳化硅是一种化合物半导体材料，由碳原子和硅原子组成。

    结构：碳化硅晶体管的结构通常更复杂，由多个寄生二极管组成。

材料特性

可控硅：主要以硅为基础材料，具有耐压高、容许电流大、可靠性高等优点。

    IGBT：以硅为基础材料，结合了MOSFET的高输入阻抗和GTR的低导通压降的优点。

    碳化硅：具有宽禁带宽度和较高的击穿电场强度，能够在高压力和高温下工作，具有更高的耐压和散热性能。碳化硅的载流子迁移率也较高，使得电流通过器件时电阻和损耗较低，具有更高的效率。

应用特性

可控硅整流器：适用于低频、高压、大功率的交流控制和整流应用，如可控整流电源、交流调速电路等。

    IGBT整流器：适用于中高频、中高压、大功率的交直流转换和变频调速应用，如逆变器、变频器、开关电源、照明电路、牵引传动等。IGBT在电力电子系统中占据核心地位，广泛应用于电机节能、轨道交通、智能电网、航空航天、家用电器等领域。

    碳化硅整流器：碳化硅器件能够大幅降低产品功耗、提高能量转换效率并减小产品体积。在电力电子领域，碳化硅的高电场饱和漂移速度和高击穿电场强度使其能够制造出耐高压和高频的功率器件，广泛应用于智能电网、轨道交通、电动汽车、新能源并网、通讯电源等领域。特别是在新能源汽车领域，碳化硅的应用正在逐步增加。

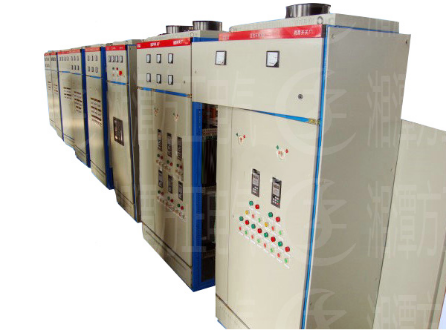

碳化硅整流器的前景

高功率密度：碳化硅整流器能够在较小的体积内实现大功率的输出，有助于简化系统设计、减小占地面积和降低安装成本。

    高效率：碳化硅整流器具有高效率的特点，能够显著降低能量转换过程中的损失，从而提高制氢系统的整体效率。这对于降低制氢成本、提高经济效益具有重要意义。

    可再生能源制氢的普及：可再生能源制氢是未来氢能产业的重要发展方向。碳化硅整流器能够很好地适应可再生能源的波动性，确保制氢系统的稳定运行，推动可再生能源制氢技术的普及和应用。

    成本降低：随着碳化硅材料制备技术的不断进步和成本的降低，碳化硅整流器的性能将进一步提升，为制氢系统提供更加高效、可靠的电源解决方案。
